    「協和工業だからこそ」のバルブの特徴を是非ご覧ください。

bunkai30    ポイント分解時間30秒を実現!カマンエア      ポイント「排気弁付」消火栓S255Airの特徴

カマンワシリーズロゴ

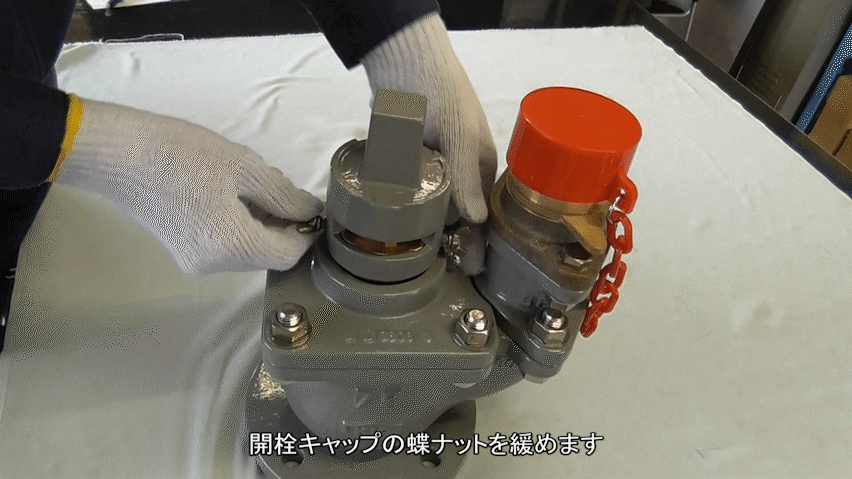

高いメンテナンス性で分解・清掃・組立がスピーディー

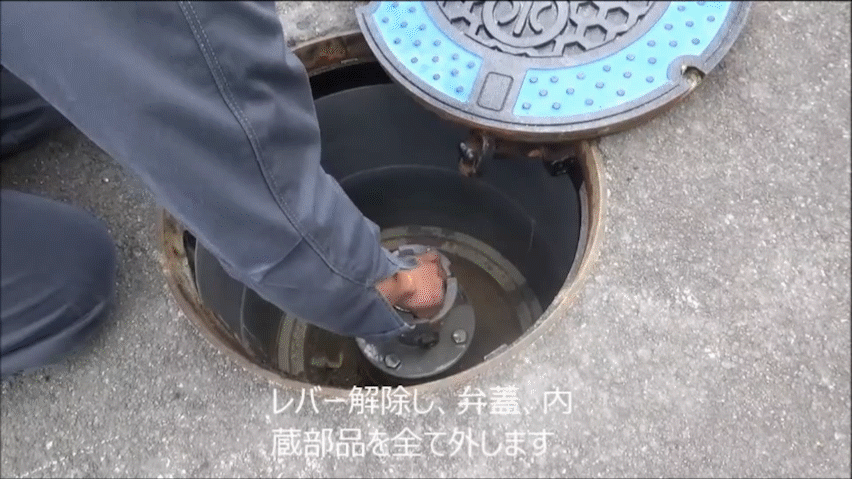

分解が短時間

「カマンエア」は分解に要する時間が約30秒です。 (清掃に要する時間が極端に短縮できます。)

設置角度

「カマンエア」は規格値の設置角度 2°を大きく上回る20°まで傾けても正常に作動します。(社内テスト)



安全構造

「カマンエア」は、万が一レバーの誤動作を
                                     行っても吹き飛び防止構造になっています。





「作動チェック弁」で空気弁の作動の良否を簡単チェック!









作動チェック弁

空気弁の作動不良には、漏水と弁体固着による排気不良が有ります。この弁体固着は、定期的な分解点検でしか判りませんでした。
「カマンエア」は、分解しなくても作動状況が判る『作動チェック弁』を取り付けました!



固着状況が、音で確認できます。

エアー音が出れば「作動不良」弁固着により空気溜り
水だけ出れば「作動良好」と簡単に作動状況が判断できます。







高い拡張性と充実したオプションが、

管路の維持管理の効率を大幅に改善します。



高い拡張性
空気弁用町野口金
  (オプション)



高い拡張性の例



カマンエアシリーズには豊富なオプションもご用意しています。是非お問い合わせ下さいませ。



options



図面資料はこちら
   ※クリックで拡大します



   図面資料はこちらA165   図面資料はこちらA260



           A165PDF図面                      A260 PDF図面

続きを読む≫ 2015/09/12 15:45:12

業界初S255Air

当社が考案し、業界で初めて発表した商品です。



消火栓で空気弁の補助的な役割ができます。



簡易空気弁「排気弁」つきのS255Airは管路内の錆の発生を抑えて「赤水」「エアー噴き」などのトラブルを防ぐ機能を付加した消火栓です。



 シンプルでメンテナンスも簡単。通水時の洗管作業が早く、設置角度は傾斜20°までOKです。





  カタログの閲覧はこちら
  カタログのダウンロードはこちら









排気弁の効果と錆の発生メカニズム

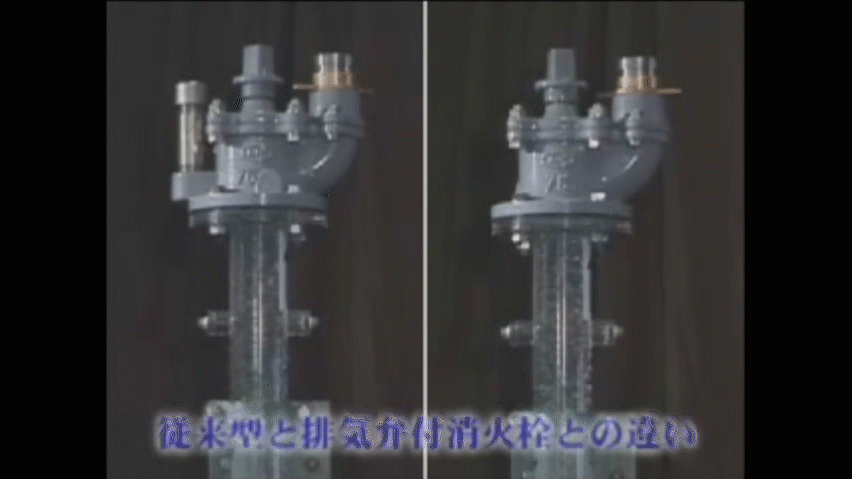

S255Air比較





S255Airの排気作動の様子















続きを読む≫ 2015/09/11 15:46:11

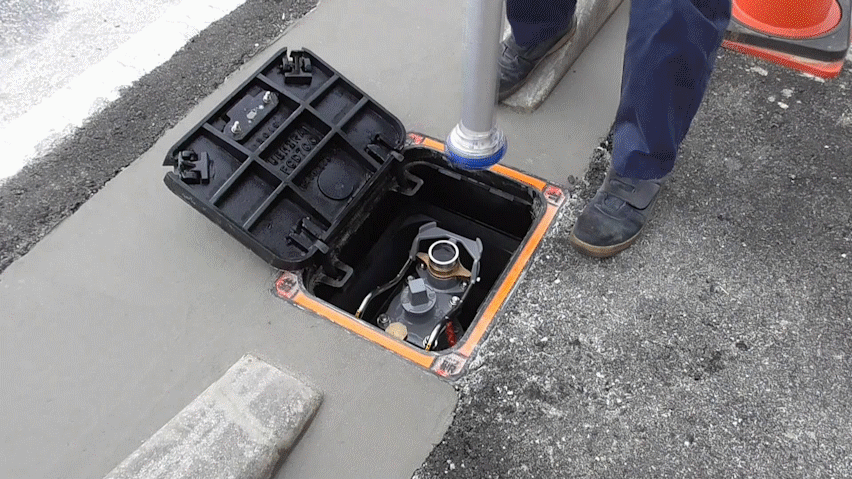

業界初シンえもんらくらくユニットタイトル



       簡単に設置施工のできる「シンえもん」に



           更に現場対応型のユニットをご用意しました。







    サドル分水栓           シンえもん フランジ
注意サドル分水栓はユニットに含まれません



シンえもんらくらくサドル分水用ユニットシンえもんらくらくユニットフランジ













「シンえもん」の長所



シンプル設計で誰にでも簡単に分解わずか1,2分でメンテナンスが終了!



排気量は小型急速空気弁の少量排気と同等性能



設置費用が従来の急速空気弁より大幅なコストダウンが可能



作動チェック弁により空気弁の故障診断が出来る



作動チェック弁により空気弁内の残圧抜きが出来る



多彩なオプションパーツで多用途に使えます。





 楽々ユニット

PDF図面

φ25サドル分水栓用土被り600

表示

φ50サドル分水栓用土被り600

表示

φ25サドル分水栓用土被り700以上

表示

φ50サドル分水栓用土被り700以上

表示

φ50フランジ用土被り600

表示

φ75フランジ用土被り600

表示

φ50フランジ用土被り700以上

表示

φ75フランジ用土被り700以上

表示

単体標準仕様

表示

10

寒冷地仕様

表示









   オプションパーツ シンえもん



アングルバルブアングルバルブ用ホース圧力計



 アングルバルブ(ドレンバルブ) アングルバルブ用ホース        圧力計





                 防寒カバー



                             防寒カバー

sinnemon
全国の水道事業体様からのご意見を形にした商品がこのC200シリーズ「シンえもん」です。



少量排気に対応・低価格・簡単メンテナンスと皆さまのご要望を形にしました。



サドル分水栓で不断水設置が可能です。
施工状況を考えた多彩なバリエーションに対応し、「らくらくユニット」をご用意しています。



寒冷地仕様もご用意していますのでお問い合わせ下さい。



カタログの閲覧はこちら
カタログのダウンロードはこちら





続きを読む≫ 2015/09/10 15:47:10

LSPTOP見出し





LSPフランジ結合補強具 漏水2



右のような光景は、なぜ起こるのか?



震災時の振動によるナットの緩みやボル

トナットの片締めによる「凸部のつぶし代の
   ばらつき」が原因と見られるために起こり
   ます。



一度漏水すればパッキンの形状が変形し、

緩んだボルトを締めても止水ができません。







そこで・・・

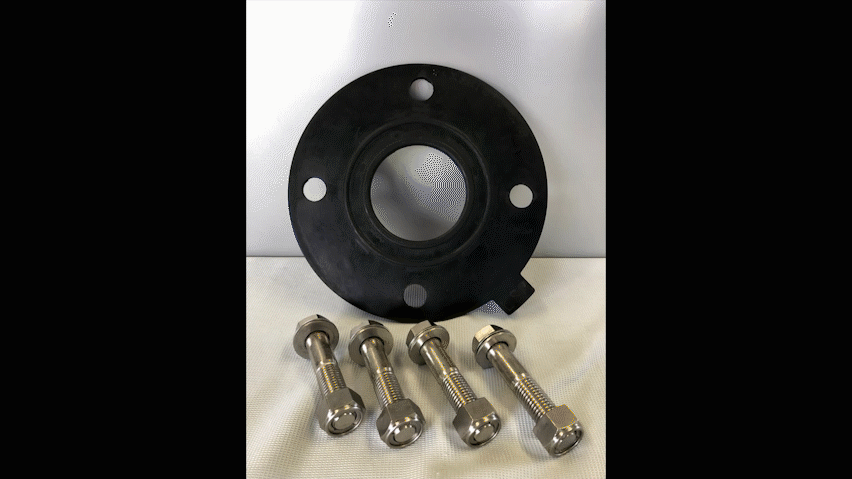

片締めを防ぐOリングを搭載



緩み止めUナットを採用した商品を開発しました。



続きを読む≫ 2015/09/10 14:59:10

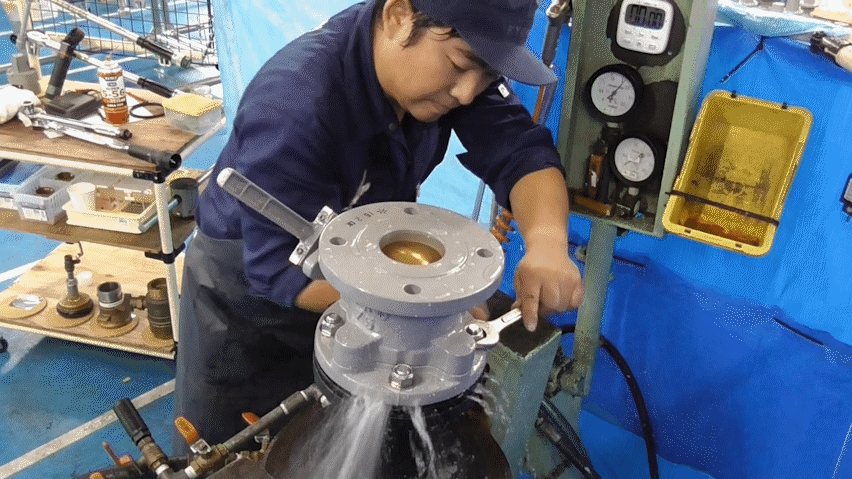

B126
JWWA B126
レバー式ボール弁・キャップ式ボール弁



シンプルな構造でありながら基本性能を高めたKIC補修弁で日本水道協会(JWWA B126:2004)規格品です。



レバー式は一体型レバーを採用。レバーの開閉状態がすぐにわかるように表示板を改良しました。







カタログの閲覧はこちら
カタログのダウンロードはこちら





  図面資料



写真 型番及び詳細

参考

図面











補修弁画像


















水道用補修弁   規格品
呼び名:JWWA B126
一般的な水道用補修弁です。(主に消火栓・空気弁の止水用として管路T字管の間に取付ます。)
開閉方式として、レバー式・キャップ式(ギヤ式)があります。
フランジの合わせ面の止水方法は、板パッキン(RF型)・Oリング(GF型)があります。



取扱サイズ φ75
面間寸法 100mm〜400mm



面間100mm

詳細図



表示



面間150mm
詳細図

               表示



面間200mm

〜400mm

       表示



続きを読む≫ 2015/09/09 15:51:09

新聞記事はクリックで拡大できます

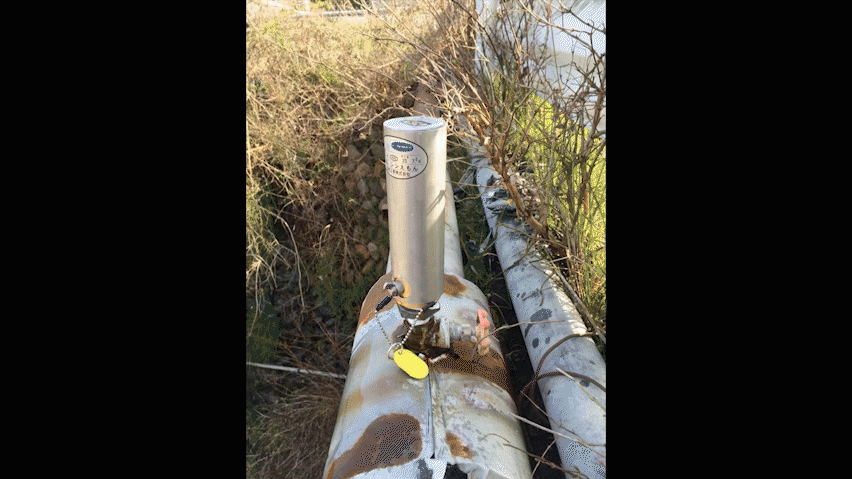

  長浜水道企業団様【原水管に特注品を設置】
